Sistema costruttivo in legno

Perché scegliere il Sistema Platform-Frame

Il sistema Platform-Frame è ideale per costruire case e altri edifici prefabbricati multipiano in legno. Con questo sistema è possibile realizzare edifici residenziali singoli e condominiali fino a quattro piani.

Per questo motivo è particolarmente adatto a realizzazioni in legno per Social Housing: strutture per emergenze abitative e spazi collettivi condivisi.

Il sistema garantisce ottime capacità di coibentazione e resistenza al sisma: vanta il coefficiente di struttura più alto fra le tipologie costruttive in legno. Rappresenta inoltre una metodologia economica, di facile montaggio.

Cos’è il Sistema Platform-Frame

Nel sistema costruttivo Platform-Frame ogni piano di un edificio funge da piattaforma per i piani superiori. Il sistema, nato in Nord Europa, è molto diffuso nel Nord America.

Ogni parete o solaio è formato da montanti verticali in legno lamellare o KVH posti ad interasse. Sui lati esterni viene posizionato il pannello di rivestimento strutturale in multistrato di abete o Osb  che copre completamente il telaio, attraverso l’utilizzo di chiodi ad aderenza migliorata ed angolari metallici.

Il sistema Platform-Frame si basa generalmente su platea in cemento armato. Il collegamento fra la struttura in legno e le fondazioni viene assicurato mediante opportune barre filettate in acciaio o tasselli a pressione.

Stratigrafia:

• Travi di abete lamellare Gl 24h qualità a vista certificate secondo la EN 14080
• Perlinato abete massello qualità AB sp. 32 mm a vista nobilitato con impregnante antibattericida campione.
• Freno a vapore Riwega Micro strong 210 gr/mq con bande autoadesive Siga
• Lana di roccia Hardrock Energy  Rockwool 110 Kg/Mc sp 240mm;
• Guaina ad alta traspirabilità  Elefant plus 238 gr/mq;
• Camera di ventilazione realizzata con morali in pino impregnato in autoclave 40x70mm
• OSB 15 mm Classe 3;
• Guaina Ardesiata 4,5 kg mq -15° posata a caldo e garantita;
• Rete parainsetti
• Tegola portoghese di colore rosso standard posata con schiuma poliuretanica;

Stratigrafia:

• Intonachino armato traspirante Roefix certificato e garantito (colore cartella Roofix pigmento chiaro 1°tono);
• Pannello cappotto Frontrock Rokwool max E sp 80 mm;
• Pannello di irrigidimento a tre strati incrociati di abete ad uso strutturale sp.19 mm;
• Travi di abete KVH mm 60×160 C 24 certificate secondo la EN 14080
• Pannello lana di roccia Rockwool Airrock DD sp  240mm  densità 70 Kg/m3 interposta tra i montanti;
• Pannello di irrigidimento a tre strati incrociati di abete ad uso strutturale sp.19 mm;
• Freno a vapore Riwega Micro strong 210 gr/mq con bande autoadesive  Siga nastrato sulle giunture per evitare dispersioni d’aria;(comprensivo di accessori air-stop)
• Cavedio per impianti sp.50  mm realizzato con profili mm 50×60 in abete massello;
• Riempimento cavedio con feltro idrorepellente in lana minerale URSA Pure One mm 50;
• Doppia lastra di cartongesso mm. 12,5 stuccato pronto per la tinteggiatura;

NUOVE CLASSI ENERGETICHE SECONDO DM 26 GIUGNO 2015 (Classi A1, A2, A3 e A4)

La classe energetica dell’edificio è determinata sulla base dell’indice di prestazione energetica globale non rinnovabile dell’edificio EPgl, nren, per mezzo del confronto con una scala di classi prefissate, ognuna delle quali rappresenta un intervallo di prestazione energetica definito.

La classe energetica è contrassegnata da un indicatore alfabetico in cui la lettera G rappresenta la classe caratterizzata dall’indice di prestazione più elevato (maggiori consumi energetici), mentre la lettera A rappresenta la classe con il miglior indice di prestazione (minori consumi energetici).

Un indicatore numerico, affiancato alla lettera A, identificherà i livelli di prestazione energetica in ordine crescente a partire da 1 (rappresentante del più basso livello di prestazione energetica della classe A).

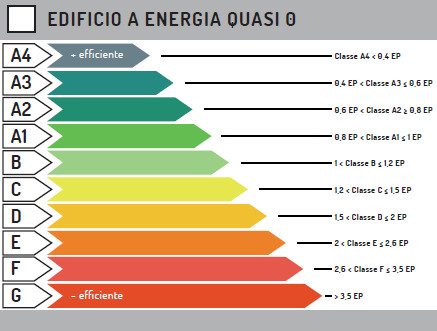

Figura – Nuova scala di classificazione della prestazione energetica degli immobili sulla base dell’indice di prestazione energetica globale non rinnovabile EP.

Scegliere case in CLASSE ENERGETICA A:

• È ECONOMIA PER LA FAMIGLIA, risparmiando fino al 70% sui costi per i consumi energetici complessivi.
• È CONSERVAZIONE NEL TEMPO DEL VALORE DELL’IMMOBILE, rispetto agli edifici costruiti con tecnologie precedenti che in futuro saranno sempre meno richiesti.
• È RISPETTO PER L’AMBIENTE IN CUI VIVIAMO, contenendo le emissioni inquinanti ed eliminando gli sprechi.
